MPLAB IDE + PICkit3によるPICマイコンの開発

前回PCに「PICkit3」を接続し、PICの開発環境が整いました。

今回は実際にPIC「12F683」にプラグラムを書き込んでみます。

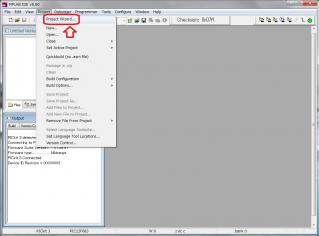

・メニュー欄「Project」⇒「Project wizard...」を選択

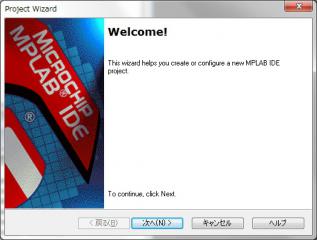

・「Project Wizard」が起動

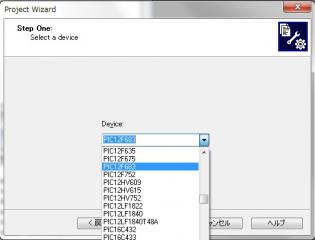

・PICの選択をする。今回は「12F683」を用いるため、「12F683」を選択する。

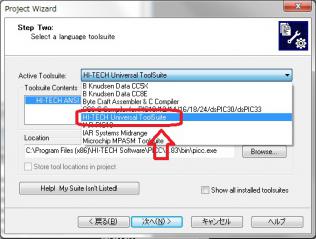

・フリーのC言語コンパイラである「HI-TEC C」を選択

・新しいプロジェクトファイルを作成します。(「Browse」ボタンを押して、必要であればフォルダを作成する)

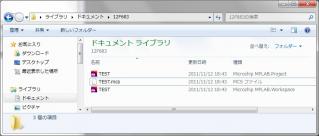

今回は、「12F683」というフォルダを作成し、「TEST」という名前のプロジェクトを作成しました。

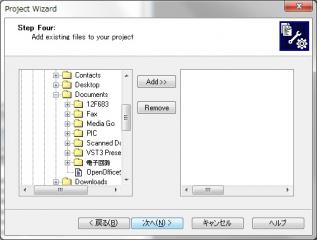

・特に気にせず次へ行きます。

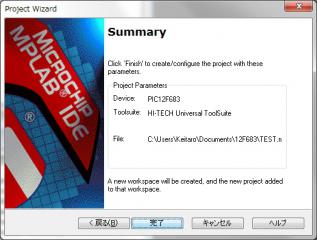

・「Project Wizard」の完了

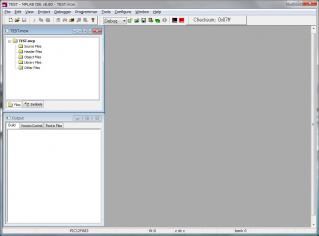

・プロジェクトが作成されました。

・プロジェクトファイルだけで、プログラムのソースコードは入っていません。

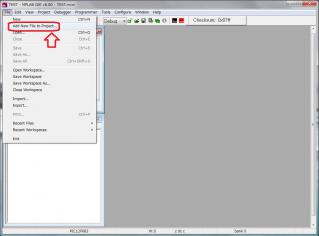

・プログラムコードを書くためのファイルを挿入します。メニュー欄「File」⇒「Add New File to Project...」を選択する。

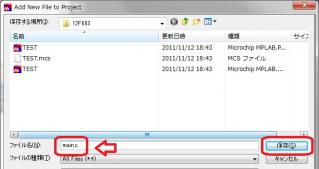

・プログラムコードを書くファイル名を決め、ファイルを作成する(今回は「main.c」としています)

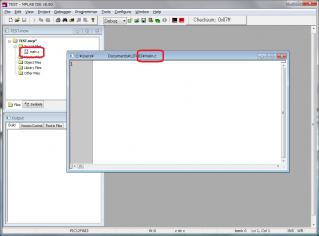

・プロジェクトに「main.c」が挿入されました。

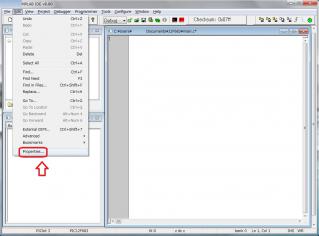

・このままでは文字が非常に見にくいため、設定を行います。メニュー欄「edit」⇒「Properties」を選択します

・お好みですが、「Tab size」は2にしました。

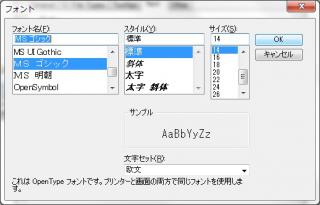

・「Text」タブで「Select font」より「MSゴシック」、「サイズ12」、「日本語」を選択しました。

・作成した「main.c」にプログラムを書き込みます。
下はLEDランプの点滅参考例です。
150μ秒GP2端子がON、4750μ秒GP2端子がOFFとなり、5m秒周期(200Hz)でON、OFFを繰り返します。



#include <htc.h>
#define _XTAL_FREQ 8000000 //PICの動作クロック8MHz __delay関数に必要

__CONFIG(FOSC_INTOSCIO & WDTE_OFF & PWRTE_ON
& BOREN_ON & MCLRE_OFF & IESO_OFF
& FCMEN_OFF & CP_OFF) ;

//コンフィグレーション設定
//(内蔵クロックを使用(CLKOUTは汎用入出力) & ウォッチドッグタイマ無効化 & パワーアップタイマ有効
// & ブラインアウト有効 & MCLRは汎用入力 & 2速度スタートアップ切替負荷
// & クロックモニタ検出不可 & プロテクト無効)
//旧版(MPLAB IDE v8.66以前)はコンフィグレーション設定やレジスタ名が異なるため注意

void main(void){

OSCCON = 0b1110000;
//111=8M 110=4M 101=2M 100 = 1M 011=500k 010=250k 001 =125k 000=31k
//1=外部クロック 0=内蔵クロック (発振器使用状態)
//1=発振安定 0=発振不安定 (高速クロック)
//1=発振安定 0=発振不安定 (低速クロック)
//1=内蔵クロック使用 0=コンフィグレーション指定のクロック使用

ANSEL = 0b1000; //GP4(AN3)以外デジタル設定
CMCON0 = 0b111; //コンパレータオフ GP0 GP1 GP2はデジタル入出力で使用
TRISIO = 0b011000; //GP 5,4,3,2,1,0 (1=入力; 0=出力)

while(1){
GP2 = 1;//GP2 = High
__delay_us(150); //150μ秒遅延 (__delay_ms(1);で1ミリ秒)
GP2= 0;//GP2 =Low
__delay_us(4850); //100μ秒遅延
}
}

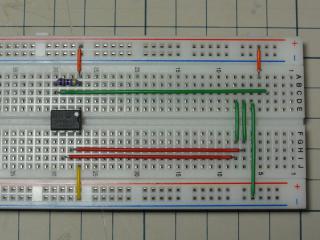

・プログラムを作成したら、ブレッドボード上にPICマイコン「12F683」を設置し、ジャンパーワイヤーで接続します。
4番ピンはプルアップ抵抗が入っていないため、デジタル入力として利用する場合は、プルアップ抵抗を入れてやる必要があります。(今回は4.7kΩ)を入れています。

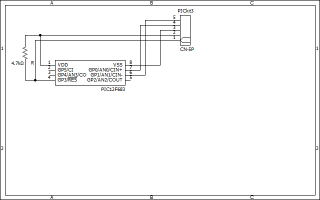

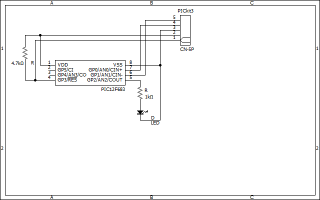

・回路図は以下になります。

・PIC kit3は右から5本を使います。

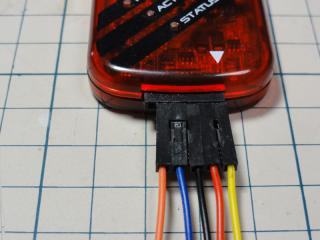

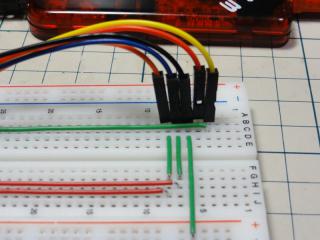

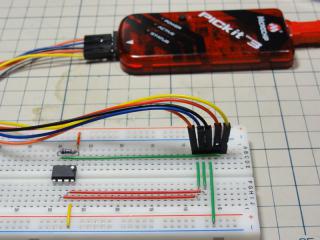

・PIC Kitのケーブルをブレッドボードに接続します。
写真黄色のケーブルがPICの4番ピン、赤色がPICの1番ピン、黒色がPICの8番ピン、
青色がPICの7番ピン、オレンジ色がPICの6番ピンに入力されるようにします。

・マイコンの接続が終わったら、作成したプログラムをビルドします。

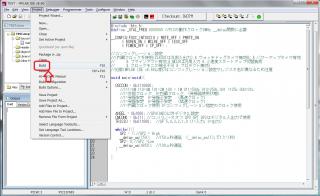

メニュー欄「Project」⇒「Build」を選択します。

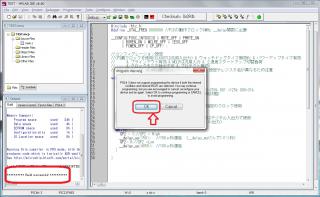

・「Out Put」画面に「Build Successful」と表示されたら、無事ビルド終了です。
エラーが出た場合はその場所をクリックすると自動的にエラー箇所に飛んでくれます。
・ビルドできた場合はそのままPICに書き込みます。自動的に書き込まれない場合は、
メニュー欄「Programmer」⇒「Program」を選択します。

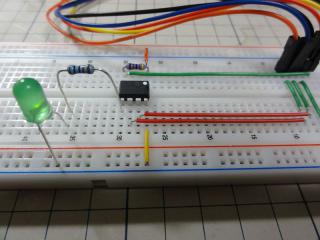

・GP(PIC 5番ピン)がON OFFしているはずなので、1kΩの抵抗とLEDを接続し、点灯していれば成功です。
点滅しているかどうかは、遅延時間を大きくするか、オシロスコープを使って確認します。
・回路図は以下になります

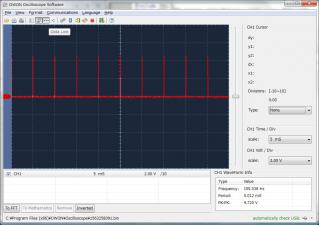

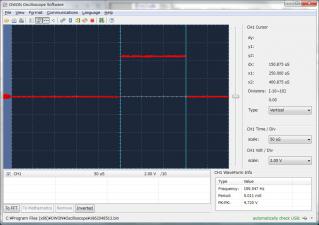

・オシロスコープで確認したところ、ON時間は151μ秒でした。

・周期は理想値200Hzに対して、199.538Hzでした。メイン関数で無理やり作っていますが、
遅延時間を調整したり、PWM機能等を用いることでより精度の高いパルスを生成可能です。



・PICを始めるにあたって、「8ピンPICマイコンの使い方がよくわかる本 」後閑 哲也 (著) が
大変分かりやすく参考になりました。初めてPICを触る人には重宝すると思います。
